Herrmann超声波 HiS VARIO B 20kHz 焊接系统

HiS 系统

用于集成到自动化生产线中的超声波焊接系统。

• 精确对齐

• 工具切换轻松快捷

• 适合自动化工程的模块化与灵活性

•


•


•


• HiS VARIO B 20 kHz 非常小巧、取用方便，易于集成到生产线中。所有用于快速工具切换和生产设置的要素紧紧围绕缩短转换和维护时间而设计。

• 通过提高生产的可靠性和质量来节约成本是企业的头等大事。
  20 kHz 频率适合所有具有多层薄膜或更厚材料的电池应用。

• 获得专利的焊头微调对齐模块（平面平行对齐）

• 粗定位间隔为 90°

• 轴向位置固定，保证了每次焊头更换时的绝对焊接距离一致

• 焊头零点支撑设计，保证焊接稳定



•


  工具切换快速、简单




• 焊头和安装片设计新颖，保证了稳定性

• 在前端即可完成操作

• 工具的切换既可以内部进行，也可以在外部进行

• 短短几分钟便可精确切换焊头

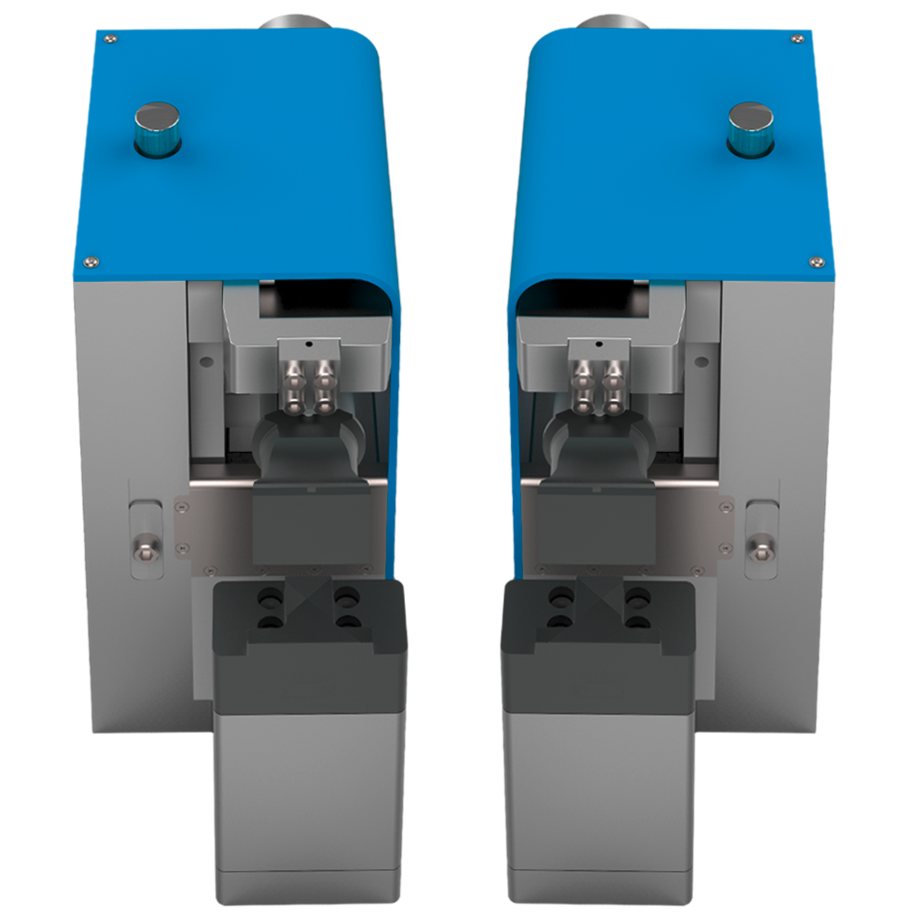

• 左/右型版本

• 机械接口可安装在若干个面上

• 可选择有底座或无底座配置

• 多种通讯现场总线接口（EtherCAT、ProfiNet PROFINET IO (RT)、EtherNet/IP 等）

• 其他功能和软件选项（焊头冷却、换能器冷却、用于数据计算的 DataRecorder）



• 紧凑、体积小，处于行业领先水平

• 自动化自由进料选项



• 精确对齐

• 工具切换快速、简单

• 适用于自动化专家的模块化和灵活性

  精确对齐

  适用于自动化工程师的模块化与灵活性

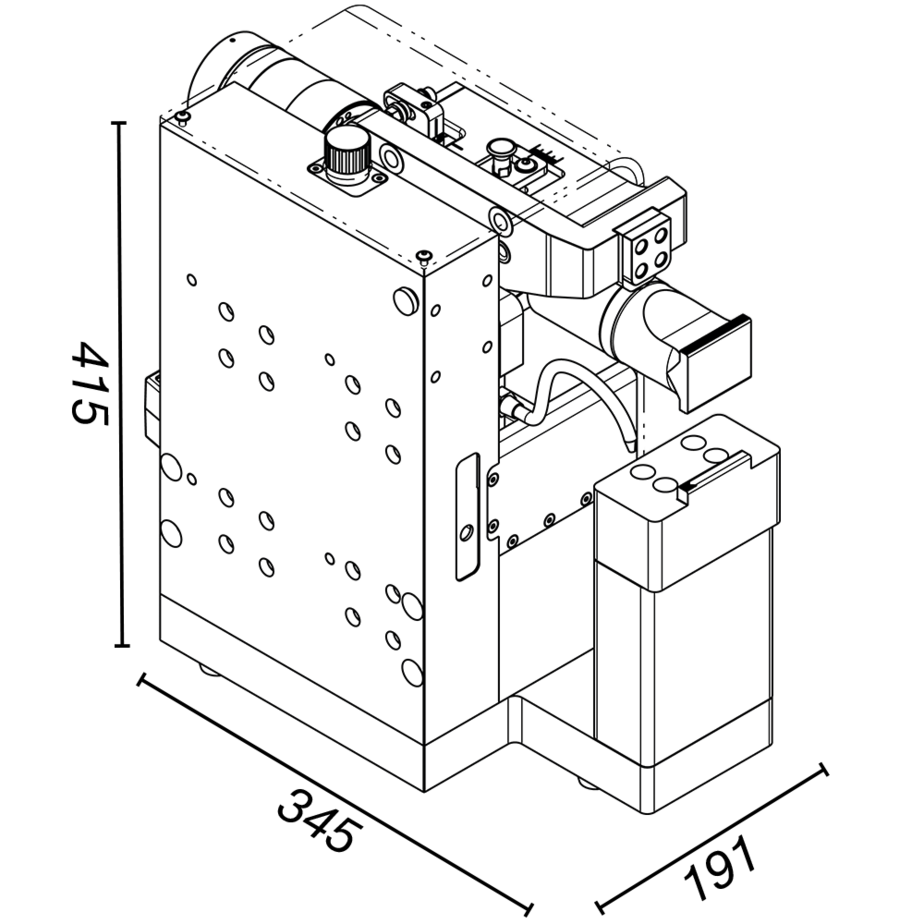

  占地面积

  技术数据

  HiS SYSTEM VARIO B（左/右版本）	20 kHz
  发生器功率 [W]	2400 / 4800
  8 bar 时的最大焊接压力 [N]	3500
  行程 [mm]	60
  外围尺寸 (W x H x D) [mm]	191 x 415 x 345
  控制面板	12" 寸彩色触摸屏
  操作模式	5
  应用存储数量	32
  储存焊接（图形与数据）数量	100
  附加功能控制（可选）	4
